紙護角作為現(xiàn)代工業(yè)包裝領域不可或缺的邊緣防護材料，以其獨特的L型結(jié)構(gòu)和卓越的物理性能，正在逐步替代傳統(tǒng)的木質(zhì)、塑料及金屬包裝方式，成為貨物運輸保護的主流選擇。這種由多層牛皮紙和紗管紙經(jīng)專用設備壓制而成的直角型護角材料，不僅具有價格低、重量輕、堅固耐用的特點，更因其100%可回收再利用的環(huán)保特性，被譽為理想的新型綠色包裝材料。

一、紙護角的定義與核心構(gòu)成

紙護角又稱邊緣板、護角紙板或紙角鋼，是由兩層面紙與中間多層紗管紙芯通過水溶性膠粘劑疊壓、定型、裁切而成的直角型護角材料。其面紙通常采用175g/m2的進口或國產(chǎn)牛皮卡紙，具有良好的抗拉強度和表面平整度；紙芯則使用360-600g的紗管紙，經(jīng)過上膠、組合、滾壓等工藝形成復合狀芯材，為護角提供核心的抗壓支撐。這種多層復合結(jié)構(gòu)使紙護角在保持輕量化的同時，具備了優(yōu)異的機械強度，最大可承受1500公斤的堆碼壓力。

根據(jù)國家標準BB/T 0023-2017《紙護角》的定義，紙護角產(chǎn)品兩端面應光滑平整、無明顯的毛刺，且相互垂直呈90度角。其外觀質(zhì)量要求表面清潔，不得有明顯的臟污如油污、水漬、斑紋、粘痕等缺陷，切邊應齊整無毛刺，切斷口表面裂損寬度不超過2毫米。這些基礎質(zhì)量要求確保了紙護角在實際使用中能夠與被保護產(chǎn)品緊密貼合，發(fā)揮應有的防護功能。

二、生產(chǎn)工藝與技術(shù)要點

紙護角的生產(chǎn)采用專用護角機，通過一系列精密工序完成。首先是備料階段，選用符合強度要求的多層紗管紙和牛皮卡紙，并按規(guī)格進行裁切準備。其次是施膠復合工序，通過自動涂膠系統(tǒng)將水溶性膠粘劑均勻涂布在紙張表面，然后將多層紙張按設定層數(shù)疊合在一起。第三是定型壓制工序，疊合后的紙帶經(jīng)過多道滾軸壓合，形成穩(wěn)定的90度直角結(jié)構(gòu)。最后是裁切工序，根據(jù)客戶要求的長度進行精密裁切，確保端面平整無毛刺。

現(xiàn)代紙護角生產(chǎn)工藝的關(guān)鍵控制點包括膠粘劑的涂布均勻性、壓合壓力的穩(wěn)定性以及干燥過程的溫度控制。采用溶水膠作為粘合劑的紙護角具有易回收的環(huán)保優(yōu)勢，膠粘強度需達到不低于1480N/m的標準要求。生產(chǎn)完成后，紙護角需在通風干燥的環(huán)境中充分固化，使膠水完全干燥硬化，達到最佳硬度。剛生產(chǎn)出來的產(chǎn)品因膠水尚未完全固化，可能會產(chǎn)生硬度不夠的現(xiàn)象，需要一定的過渡時間才能達到理想性能。

三、產(chǎn)品分類與規(guī)格體系

紙護角根據(jù)截面形狀可分為多種類型，以適應不同的應用場景需求：

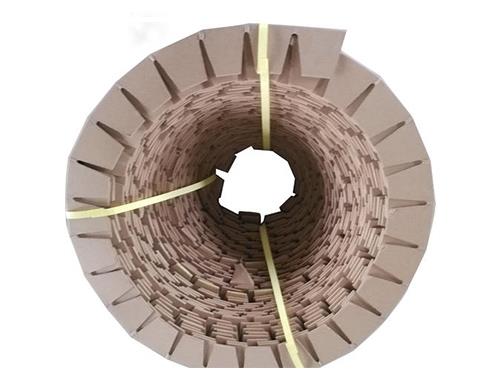

L型紙護角是更基本、應用更廣泛的類型，由兩層?？婕埮c中間多層沙管紙經(jīng)過粘合、包邊、擠壓定型而成，兩端面光滑平整且相互垂直，適用于絕大多數(shù)貨物邊角保護場景。U型紙護角主要配合蜂窩板使用，廣泛應用于家電行業(yè)，也可用于紙盒包裝、門窗包裝和玻璃包裝等領域。折彎型紙護角由生卡紙和多層紗管紙經(jīng)多道滾軸壓合膠粘而成，護角呈90度角，邊有等邊不等邊的區(qū)分，做法有全包半包之分，尺寸范圍較大，護角寬度從30mm到100mm，厚度從2.5mm到8mm，長度可根據(jù)要求任意裁切，還可按客戶要求沖壓成各種形狀。此外還有防水紙護角、環(huán)繞紙護角、異型紙護角等特種產(chǎn)品，滿足不同行業(yè)的特殊需求。

常用規(guī)格方面，紙護角尺寸涵蓋從30×30×3mm到80×80×7mm等多種組合。標準規(guī)格如1000×50×50×5mm的紙護角，縱向抗壓強度要求不低于2200N，橫向抗彎強度不低于1000N。邊寬50mm、厚度4mm的產(chǎn)品縱向抗壓需達到1800N以上，邊寬40mm、厚度5mm的產(chǎn)品則需達到1500N以上。

四、標準化質(zhì)量要求與檢測體系

紙護角的生產(chǎn)和質(zhì)量控制遵循嚴格的國家標準。依據(jù)BB/T 0023-2017《紙護角》行業(yè)標準，紙護角需進行尺寸、外觀、角度、每米質(zhì)量、水分、縱向抗壓、抗彎試驗等一系列檢測項目。

機械性能方面，紙護角的平壓強度是關(guān)鍵指標。以200×50×50×5mm的試樣為例，需在抗壓試驗機上進行測試，垂直加壓直至紙護角破壞，記錄最大承受壓力，每次測試分3次進行取平均值。靜態(tài)彎曲強度采用三點加荷法測定，試樣長度為300mm，兩點間跨距180mm，計算彎曲強度值。水分含量需控制在合理范圍內(nèi)，標準要求紙護角含水率應在6%-10%之間，過高會影響強度，過低則可能導致脆裂。

容重指標反映了紙護角的密實程度，以400×50×50×5mm的樣件進行測量，需在70℃的烘箱中烘干4小時后測定。每米質(zhì)量偏差應控制在±8%以內(nèi)。外觀方面，要求每米長的角度不能大于直角90度，縱向彎曲不大于3mm。這些嚴格的技術(shù)要求確保了紙護角在各類應用場景中的可靠性和一致性，為貨物運輸安全提供了堅實保障。
